L'ouvrage de Rohrbach - bloc 1

Type de construction
bloc d'infanterie double
Flanquement
tous azimuts (tourelle), est/ouest (créneaux)
Type d'ouvrage
Infos
Armement
1 JM/47
1 JM
1 AM remplacée par 1 JM
2 AM (sous tourelle)
Cuirassement en toiture
1 tourelle de 2 AM
2 cloches GFM type B
Plan de l'ouvrage
Plan

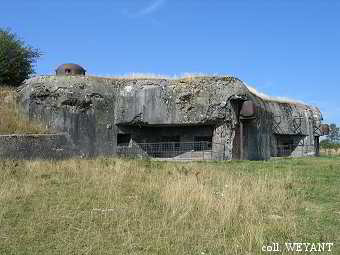

Le bloc 1 du PO de Rohrbach

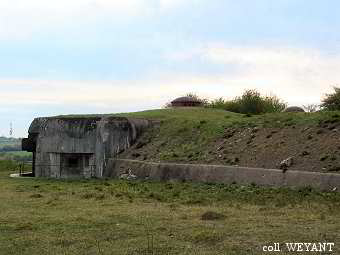

Les créneaux de tir Ouest : FM, JM/47 et JM

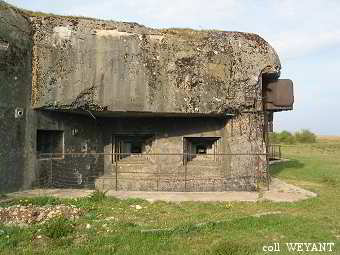

La caponnière côté Est. L'arme mixte prévue à l'époque fut remplacée par un JM

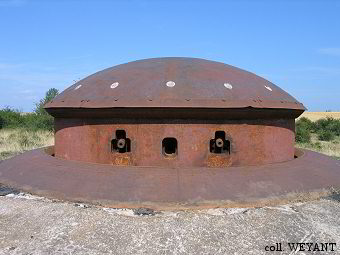

La tourelle de 2 AM en batterie

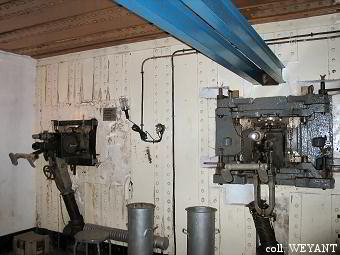

La chambre de tir Est où les 2 JM sont en place

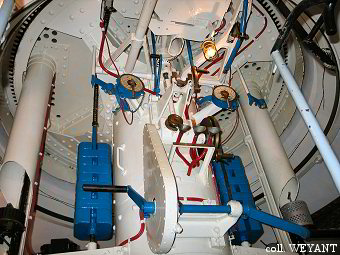

L'étage intermédiaire de la tourelle et le poste de guidage

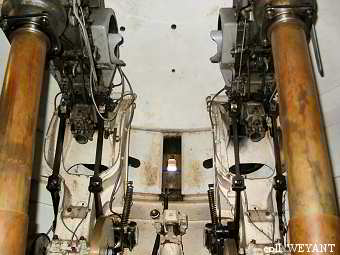

Les 2 AM montées dans la tourelle cuirassée

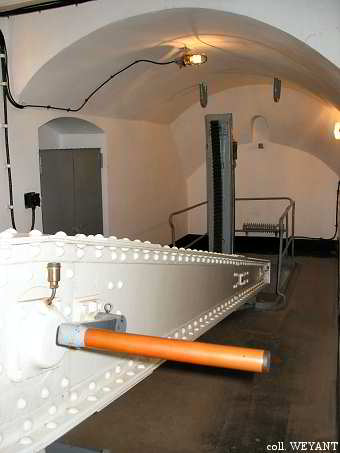

Le balancier et la manivelle dédiée à l'éclipse de la tourelle
